Леса рамного типа ЛРС-60 до 60 метров

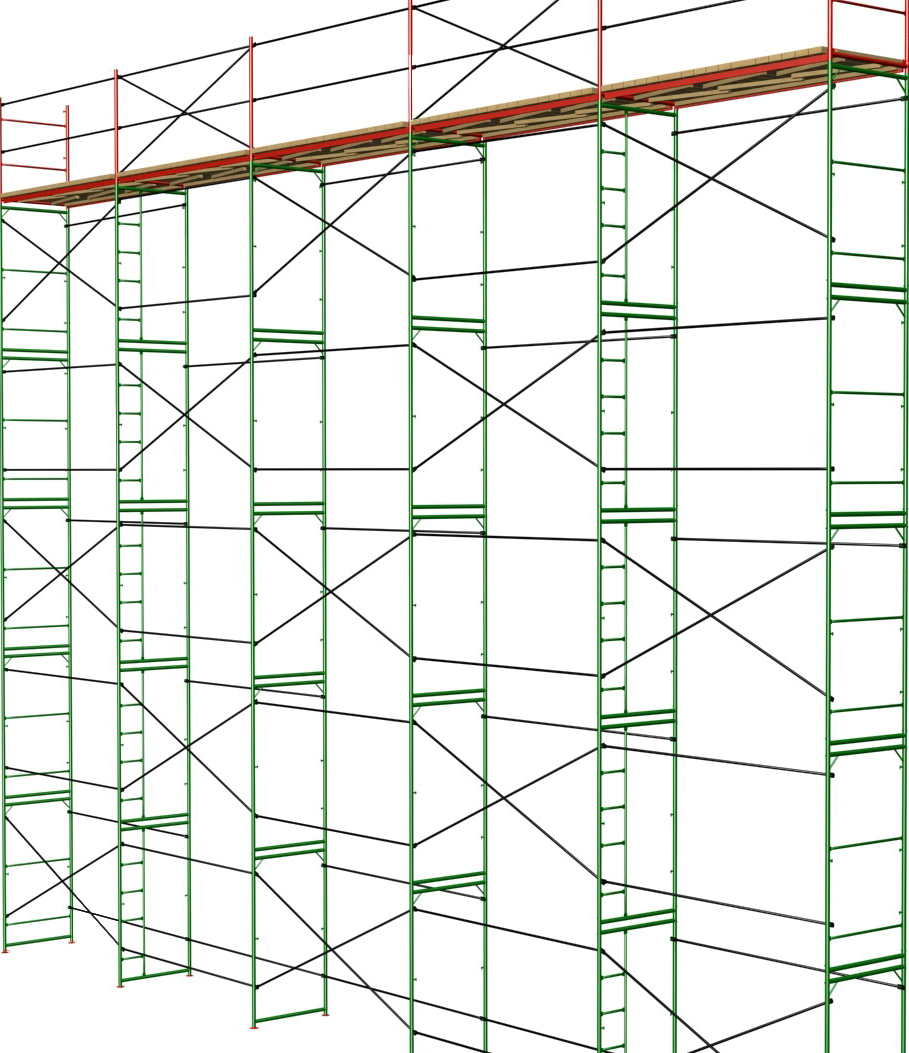

ЛРС-60 – леса строительные рамные до 60 метров являются вспомогательным оборудованием при производстве работ по фасадам зданий. Благодаря усиленной конструкции, модули можно нарастить на высоту 60 метров. ЛРС-60 изготавливаются из трубы 42мм. Крепление к стене анкерными кронштейнами: трубчатым или из полосы стали.

Леса строительные рамные до 60 метров устраивают и эксплуатируют по следующим принципам:

1. Конструкция каркасная, состоит из рам с лестницей и без, связующих по диагонали и горизонтали палок, ригелей, регулируемых и нерегулируемых опорных стоек, элементов крепежа к поверхности стены.
2. Для увеличения площади соприкосновения с землей и повышения устойчивости системы нижний ряд стоек устанавливается на опорные пятки или винтовые опоры, под них подкладывают деревянные колодки.
3. Высота отдельной рамной секции стандартна и составляет 2 метра.
4. Рамы с лестницами собираются с рамами без лестниц до достижения требуемой рабочей высоты. Лестничные секции ставятся во втором ряду каждого яруса и обеспечивают подъем и спуск рабочих.
5. Связь рам между собой осуществляется при помощи металлических палок с отверстиями на концах, которые надеваются на штыри стоек и фиксируются замком флажкового типа. Таким образом обеспечивается надежная сцепка и скорость сборки конструкции. Со стороны улицы горизонтальные и диагональные связи чередуются между собой в шахматном порядке, а со стороны прилегания к фасаду устанавливают только горизонтальные.
6. На два первых ряда ставят ригеля. В каждом пролете их предусмотрено по два: один с уличной стороны, другой с фасадной.
7. За стену здания конструкция держится благодаря использованию регулируемых анкерных кронштейнов. Они могут быть выполнены из полосы стали или быть трубчатыми. Один конец крепится к анкеру, вмонтированному в стену, другой к стойке рамы. Анкерные элементы представляют собой, либо пробки, либо крюки с втулками. Их тип подбирается по требованиям заказчика.
8. Число винтовых опор и башмаков определяют рельеф рабочего объекта и требования заказчика.
9. Леса оборудуются по желанию заказчика заземлением.

     Основное назначение строительных лесов для отделочных работ - отделка внутренних и наружных поверхностей здания, монтажные и другие работы с нагрузкой на строительные леса от 200 кг/м2 и высотой до 20 м.,40м.,60м.,80м.или 100м. Строительные леса для высотных работ выдерживают нагрузку 300 кг/м2 и имеют высоту до 100 м., что позволяет вести с них кирпичную кладку любых зданий. Благодаря удачной конструкции и применению новых материалов, по таким параметрам как легкость, удобство в сборке-разборке, долговечность, они намного опережают известные в России конструкции и ни в чем не уступают зарубежным аналогам а по соотношению цена-качество значительно их превосходят.

     Строительные леса состоят из несущих вертикальных рам размером 1х2 м., которые устанавливаются вдоль стены с шагом 3 м, 2 м или 1.5 м. по спец. заказу. Все элементы строительных лесов покрыты порошковой эмалью (цвет можно выбрать по желанию) или оцинкованы (спец.заказ), а деревянные - по желанию заказчика пропитаны антисептиком, что гарантирует долгий срок их службы. Благодаря большому количеству дополнительных элементов, этими строительными лесами можно легко обустроить фасад любой сложности. Для сборки-разборки рамных строительных лесов не нужна высокая квалификация рабочих - все геометрические параметры получаются автоматически, и не требуют дополнительной выверки. Кроме этого, Вам не понадобятся ключи, молотки или другой специальный инструмент: в конструкции практически нет резьбовых соединений и мелких крепежных деталей, которые легко потерять. Ширина лесов составляет 1 м.

     Строительные леса для отделочных работ представляют собой конструкцию, собираемую из следующих элементов: рам с лестницей и без лестницы, диагональных и горизонтальных связей, которые имеют длинну 3 м. ,2 м. или 1,5 м. , настилов, элементов анкерного крепления к стене( кронштейн), стяжек для крепления к стене. Нижний ряд рам опирается на простые или винтовые опоры, которые устанавливаются на деревянные прокладки. Рамы строительных лесов имеют высоту 2 м. Рамы с лестницами и без лестниц наращиваются друг другом до необходимой высоты. Рамы с лестницами устанавливаются во втором ряду от края строительных лесов с двух сторон в каждом ярусе (кроме рабочего) и служат для подъема рабочих на рабочий ярус. Рамы, с целью устойчивости, связываются между собой диагональными связями в шахматном порядке со стороны улицы и горизонтальными связями со стороны стены. На рамах предусмотрены флажковые замки (с фиксатором для крепления диагональных и горизонтальных связей)Крепление строительных лесов к стене осуществляется через регулируемые кронштейны, один крюк которых зацепляется за крюк элементов анкеровки, смонтированных на фасаде ремонтируемого здания, другой за кольцо болтов установленных в отверстие, предусмотренное в стойках рам. Элементы анкеровки выполнены в двух видах: пробки и (или) крюки со втулками. Вид анкерного крепления определяется требованиями заказчика. Количество простых и винтовых опор определяется рельефом местности и требованиями заказчика. Настилы навешиваются с помощью кронштейнов на верхние связи смежных рам. В одном пролете устанавливается три настила по 0.34 м, два настила по 0.5 м или же их сочетание. Настилы устанавливаются на двух верхних ярусах строительных лесов, один из которых рабочий, другой - предохранительный. В местах выхода рабочего с лестницы на площадку устанавливается один настил. После выхода рабочего на рабочий ярус этот проем закрывается двумя настилами. На рабочем ярусе кроме настилов устанавливаются бортовые доски. Для защиты от атмосферных электрических разрядов леса оборудуются молниеприемником и заземлением.

Комплект включает в себя:

- рамы боковые (с лестницей и без лестницы).

- опорные башмаки.

- стойки для крепления рам по диагонали и горизонтали

- ригеля (балки настила) на которые укладываются деревянные настилы.


1 - Рама с лестницей: изготовлена из труб диаметром 42 мм.
габаритные размеры (длина, ширина), мм: 2070 х 1020
высота и ширина яруса, мм: 2000 х 976
ширина лестницы, мм: 300
2 - Рама без лестницы: изготовлена из трубы диаметром 42 мм.
габаритные размеры (длина, ширина), мм: 2070 х 1020
высота и ширина яруса, мм: 2000 х 976
3 - Диагональная связь (сдвоенная поперечина)Изготовлена из стальной трубы.
диаметр трубы, мм: 25
длина, мм: 3300
4 - Горизонтальная связь (поперечина одинарная) . Изготовлена из стальной трубы.
диаметр трубы, мм: 25
длина, мм: 3300
5 - Опорная пята. Изготовлена в виде опорной площадки с трубой для вставки.
6 - Ригель с деревянным настилом:
длина, мм: 3000
7 - Лестница. Приставная прикрепляемая лестница для подъема между ярусами.
8 - Боковая рама ограждения( по желанию заказчика):
габаритные размеры (длина, ширина), мм: 2070 х 1020
высота и ширина яруса, мм: 2000 х 976

Размеры строительных лесов.

Стандартные элементы, входящие в комплект, имеют фиксированные размеры. Размеры яруса собранной готовой конструкции составляют:

• длина (или шаг) - 2, 2,5 или 3,0 метра
• ширина - 1 метр
• высота - 2 метра.

Модульность конструкции позволяет собирать готовые леса любых размеров в зависимости от потребностей.

Элементы строительных лесов рамного типа.

Рамы (стойки)- Основной несущий элемент конструкции, выполненный из стальных труб диаметром 42 мм. Из него собирается каркас конструкции заданной высоты и длины. В вертикальной плоскости рамы стыкуются за счет установки "труба в трубу", в горизонтальной - фиксируются связями, закрепляемыми на раме за счет флажков (замков с фиксатором). В комплект входит два вида рам: без лестницы (проходная) и с лестницей. Вес рам: проходная - 10,9 кг; с лестницей - 12,0 кг.

Диагональная связь

Диагональная связь (крестовина)- Элемент, изготовленный в виде двух труб диаметром 25 мм, крестообразно соединенных между собой в точке, равноудаленно отстоящей от концов труб. Связь имеет 4 проушины, которые служат для ее крепления на раме с помощью замка с фиксатором. Устанавливается с наружной стороны лесов (противоположной от стены фасада) через секцию (в классическом варианте) или в каждой секции (в варианте, когда высота лесов больше ее длины) и предназначена для обеспечения устойчивости сборной конструкции. Вес диагонали - 5,5 кг.

Горизонтальная связь

Горизонтальная связь. Элемент, изготовленный из трубы диаметром 25 мм, имеет 2 проушины для закрепления на раме с помощью замка с фиксатором. С наружной (относительно фасада) стороны лесов устанавливаются через секцию в свободные ячейки, не стянутые диагональными связями. С внутренней стороны, обращенной к фасаду, устанавливаются в каждую секцию и выполняет роль стягивающего элемента для рам и служит в качестве перил для рабочих. Вес горизонтали - 2,7 кг.

Опорная пята

Опора (пятка)-Опорный элемент строительных лесов, предназначенный для установки строительных лесов и служащий опорным основанием для всей конструкции. В стандартной комплектации выполняется в виде трубы с наварной стальной пяткой размером 100 х 100 мм. Существуют винтовые опоры, снабженные винтом и рукояткой, позволяющие регулировать установку лесов по вертикали для соблюдения плоскостности и устойчивости всей конструкции. Количество входящих в комплект опор не регламентируется и определяется требованиями заказчика и условиями местности, на которой будут монтироваться строительные леса. Вес опоры - 0,5 кг.

Ригель (балка настила)- Не несущий элемент конструкции, предназначенный для укладки настила. Выполнен в виде трубы с крюками на концах для закрепления между рамами вдоль фасада. Обладает высокой прочностью и устойчивостью к деформации. Вес ригеля в зависимости от длины составляет от 6,8 до 10,3 кг.

Настил деревянный

Настил (щит)- В стандартном варианте представляет собой щит, изготовленный из древесины твердых пород. Предназначен для размещения на нем рабочих, а также оснастки, материалов и оборудования для проведения работ. В некоторых случаях леса могут комплектоваться металлическими настилами.

Анкер (кронштейн крепления)- Элемент, с помощью которого осуществляется закрепление собранных лесов к фасаду здания. Существуют два типа анкеров: трубчатые и в виде полосы. Трубчатые анкера выполняются в виде крюка и хомута, которые закрепляются на стойках рам и на стене, соответственно. Анкерное крепление обеспечивает безопасную эксплуатацию смонтированных лесов на любой высоте. Вес анкера в зависимости от длины составляет от 0,5 до 1,1 кг.
